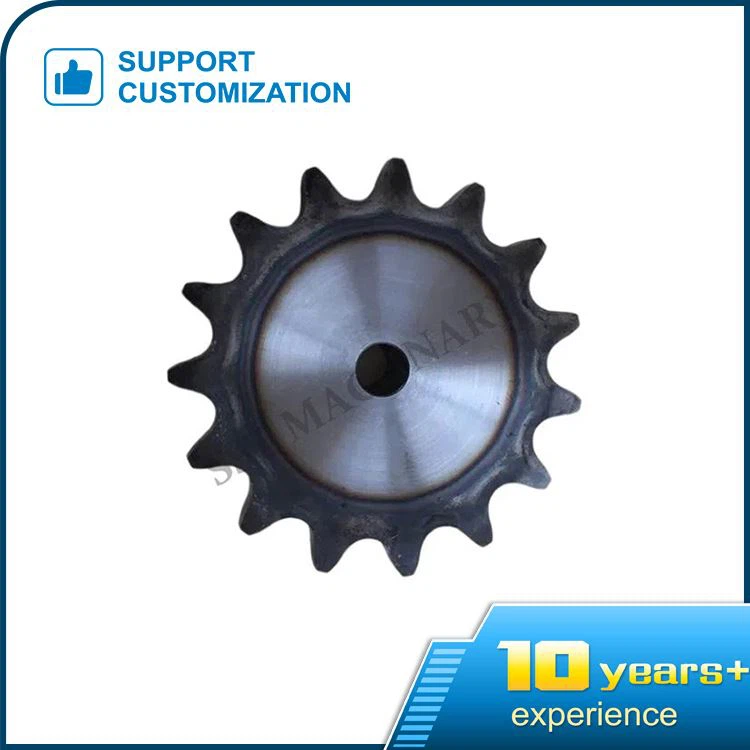

08B 체인 스프로킷

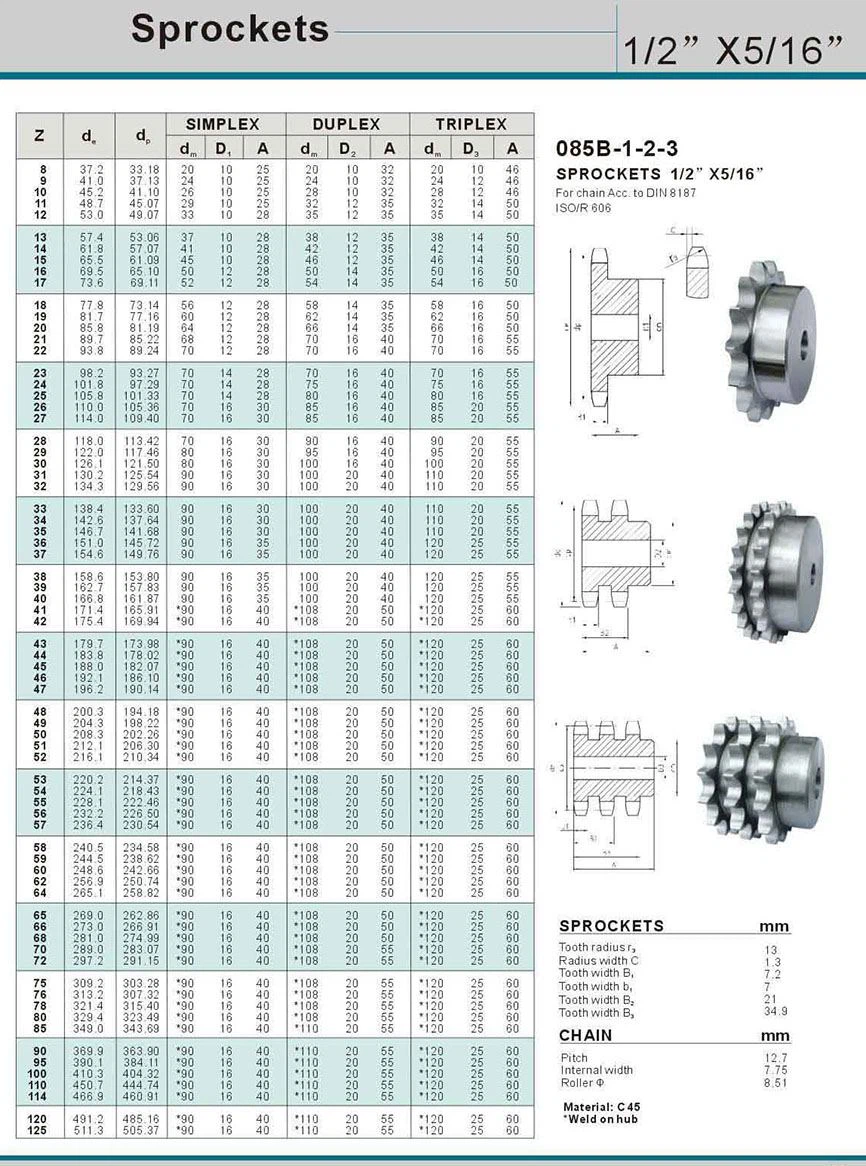

08B 체인 스프로킷에 대한 매개변수:

피치 12.7

내부 폭 7.75

롤러 8.51

치아 번호: 8-125

08B 체인 스프로킷의 재질

재료는 기어 톱니가 충분한 강도와 내마모성을 갖도록 보장해야 합니다. 탄소강과 합금강이 일반적으로 사용되며 치면은 열처리됩니다. 작동 중에 작은 스프로킷 톱니는 큰 스프로킷보다 더 많이 맞물림에 참여하여 심각한 마모와 충격을 받습니다. 따라서 소형 08B 체인 스프로킷의 재질이 좋아야 하고 치면 경도가 높아야 합니다.

체인 구동에서는 체인이 휠 위의 다각형이고 08B 체인 스프로킷으로 회전하기 때문에 시간에 따라 체인 속도와 변속비가 주기적으로 변화하여 체인 고유의 특성인 불규칙한 움직임과 동하중, 충격 및 진동이 발생합니다. 운전하다. 보다 안정적인 체인 구동을 얻으려면 다양한 동작 매개변수(피치, 다중 톱니 수, 스프로킷의 최대 속도 제한)를 설계에서 합리적으로 선택해야 합니다.

08A 스프라켓과 08B 체인 스프라켓의 피치는 12.7이지만 08A 스프라켓과 08B 스프라켓에는 차이가 있어 일반적으로 사용할 수 없습니다.

1. 내측 폭이 다르고, 08A(7.85mm) 08B(7.75mm) 스프라켓의 두께가 다릅니다.

2. 롤러의 외경이 다르며, 08A(7.92mm), 08B(8.51mm) 스프라켓의 치형이 다릅니다.

우리나라 체인휠의 규격은 영국식 단위입니다. 3점, 4점, 5점, 6점 등이 있으며 1열, 2열, 3열, 4열 바퀴 등이 있습니다. 2열, 3열, 4열의 행 간격은 국가 규격에 따라 만들어집니다. 기준.

둘째, 모델이 A, B이고, 칩 스프로킷이 a, 벤치 스프로킷이 B이고, b1-2-3의 1, 2, 3이 각각 1열, 2열, 3열 스프로킷인 스프로킷이 있습니다. 분수가 다른 스프로킷의 톱니 두께가 다릅니다.

스프로킷은 체인으로 구동되며 모델 단위는 일반적으로 영국식입니다. 단일 행, 이중 행 및 다중 행이 있습니다. 저속, 고하중, 고온에 적합합니다. 기어에 비해 두 축의 중심이 멀리 떨어져 있는 곳에 사용할 수 있습니다.



08B 체인 스프로킷의 중심은 샤프트의 정확한 크기에 맞게 가공됩니다. 나열된 샤프트 직경 크기로 가공되며 최대 샤프트 직경 크기로 가공할 수 있습니다. 톱니의 크기는 미터식 ISO 롤러 체인에 맞도록 제작되었습니다. 스테인리스 스틸로 제작되어 습기나 잦은 세척에도 부식되지 않습니다. 확장된 허브는 이러한 스프라켓을 플랫 허브가 있는 스프라켓보다 더 안정적이고 내구성 있게 만듭니다. 치수 및 재질은 국제 표준 ISO 606(이전 DIN 8187)을 준수합니다.
