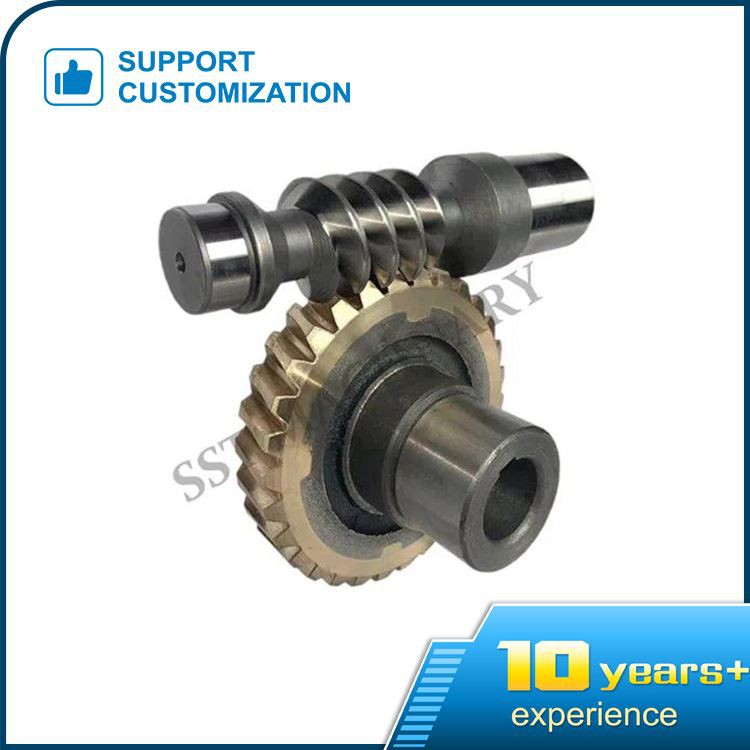

웜기어 조립

웜 드라이브 설치에는 높은 정밀도가 필요합니다. 웜 기어의 중간 평면은 웜 축을 통과해야 합니다.

변속기의 올바른 결합을 보장하기 위해 작동 중에 웜기어의 중간 평면이 축 방향으로 움직이는 것이 허용되지 않으므로 웜기어 샤프트 지지대가 양쪽 끝에서 고정되어야 합니다.

웜 드라이브의 유지 관리는 매우 중요하며, 주변 환기 및 방열에 주의하십시오.

설계 기준: 치면의 접촉 피로 강도에 따라 설계하고, 치근의 굽힘 피로 강도를 확인하고, 열 균형 및 웜 강성을 계산합니다.

웜기어 어셈블리는 다음과 같습니다.

1. 터빈 양쪽 끝의 베어링을 고정하고 오일씰을 설치합니다.

2. 터빈을 하부 하우징에 넣습니다.

3. 상단 상자를 덮고 실런트를 바르거나 상자 인터페이스 사이에 실링 개스킷을 추가한 후 상자 너트를 고정합니다. 상자를 누를 때 터빈이 오프셋되어 있는지 확인하고 오프셋을 조정해야 합니다.

4. 터빈의 엔드 커버를 누르지 마십시오.

5. 웜을 웜 구멍에 끼울 때 강도에 주의하십시오. 그렇지 않으면 웜이 긁히고 웜의 베어링과 오일 씰이 설치됩니다.

6. 터빈을 고정하는 엔드 캡의 엔드 캡도 밀봉하고 웜을 고정하는 엔드 캡도 밀봉해야 합니다. 웜을 손으로 돌려서 회전할 수 있는지, 너무 빡빡한지 확인합니다. 너무 빡빡한 경우, 조여질 때까지 엔드 캡의 조임 정도를 조정하십시오.

다양한 기계 및 장비에 사용되는 웜기어 어셈블리입니다.



웜 기어 어셈블리는 작을 수 있지만 까다로운 동력 전달 응용 분야를 처리할 수 있을 만큼 견고합니다. 기계 가공된 알루미늄 하우징과 강화 강철 입력 및 출력 기어로 제작되어 수년간 안정적인 성능을 제공합니다.
세 가지 표준 출력 비율과 두 가지 출력 샤프트 직경 옵션이 제공되므로 필요에 맞는 Ondrives.US 소형 90도 기어박스를 쉽게 찾을 수 있습니다. 각 RW 모델 웜 기어박스 어셈블리는 높은 토크 값(3,000 RPM에서 1.4NM)과 매우 낮은 백래시(최대 백래시 2도)를 제공합니다.

단일 스레드 웜 어셈블리에는 청동 또는 주철의 두 가지 옵션이 있습니다. 브론즈 기어에는 932 브론즈가 사용됩니다. 슬리브를 설치하지 않으면 두 기어 모두 2.{2}}인치 보어를 갖습니다. 허브 깊이는 2인치입니다. 96개 톱니 기어의 이름은 나사산에 있는 톱니 수를 따서 명명되었습니다. 장비의 크기는 너비 12 3/4인치, 높이 12 3/4인치입니다.
