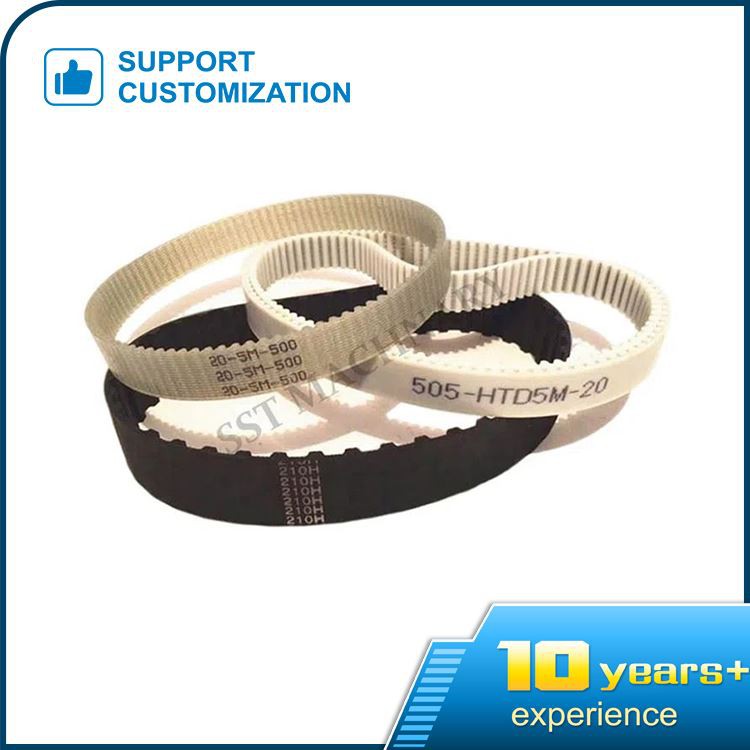

타이밍 벨트 피치

타이밍 벨트 피치:

동기 풀리의 피치 직경은 동기 풀리의 피치 원 직경입니다. 기어의 관점에서 볼 때 피치 직경은 추상적인 숫자처럼 보입니다. 그러나 기어에 관한 많은 데이터가 피치 직경과 관련되어 있기 때문에 이는 매우 중요한 숫자입니다. 예: 톱니 수 * 모듈러스=분할 원의 직경. 간단히 말하면 타이밍 벨트 피치 직경은 두 기어의 교차점(접선점)입니다.

타이밍 벨트 피치 반경은 다음과 같이 계산됩니다.

피치원 계산:

1. 외부 맞물림 기어(수정 및 수정되지 않은 기어)

피치 반경=중심 거리 * 톱니 수 / 톱니의 합

2. 내부 맞물림 기어(수정 및 수정되지 않은 기어)

피치 반경=중심 거리 * 잇수 / 잇수 차이

동기 풀리의 기타 데이터 계산

1. 동기 풀리의 피치 직경 계산:

동기 휠의 피치가 DP, 잇수 Z, PI가 π인 경우 계산식은 다음과 같습니다.

Dp=p × Z/π

2. 동기 풀리의 실제 외경 계산:

동기식 벨트의 피치 직경을 DP, 벨트 상단으로부터의 피치를 δ로 하면 계산식은 다음과 같습니다.

De= Dp-2 δ

3. 동기 풀리의 중심 거리 계산:

동기 벨트의 타이밍 벨트 피치 길이를 l, 두 축 사이의 중심 거리를 C, 큰 풀리의 피치 직경을 DP, 작은 풀리의 피치 직경을 DP라고 하면 계산식은 다음과 같습니다. :

B= L – 1.57(Dp + dp)
