나선형 랙 피니언

나선형 랙 피니언:

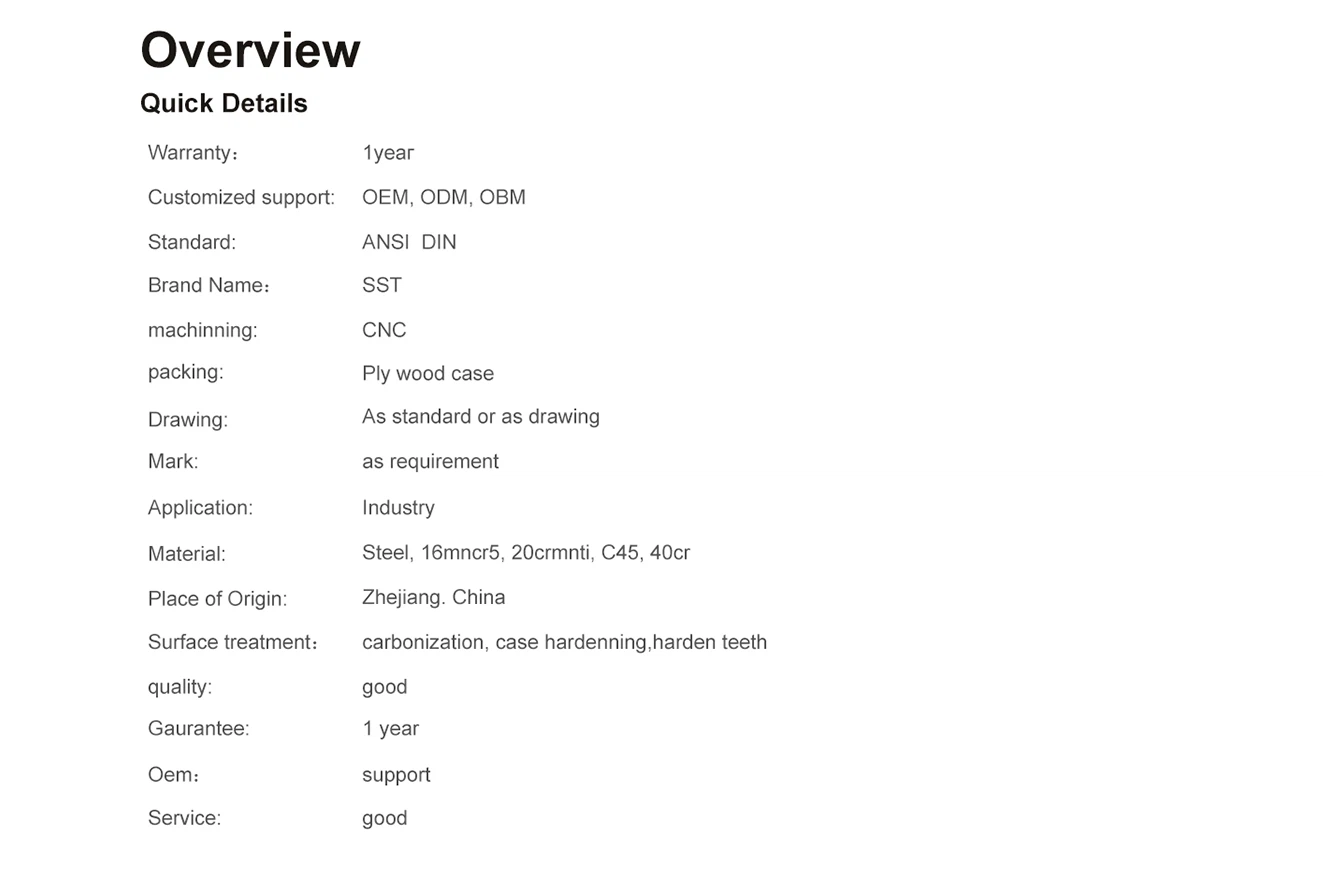

SSTmachinery 헬리컬 랙 및 피니언 시리즈는 광범위한 기어박스 제품과 함께 완벽한 선형 솔루션을 제공합니다. 당사의 모션 제어 엔지니어링 전문 지식을 활용하여 랙과 피니언을 선택하고 이를 귀하의 응용 분야에 적합한 기어박스와 일치시키십시오.

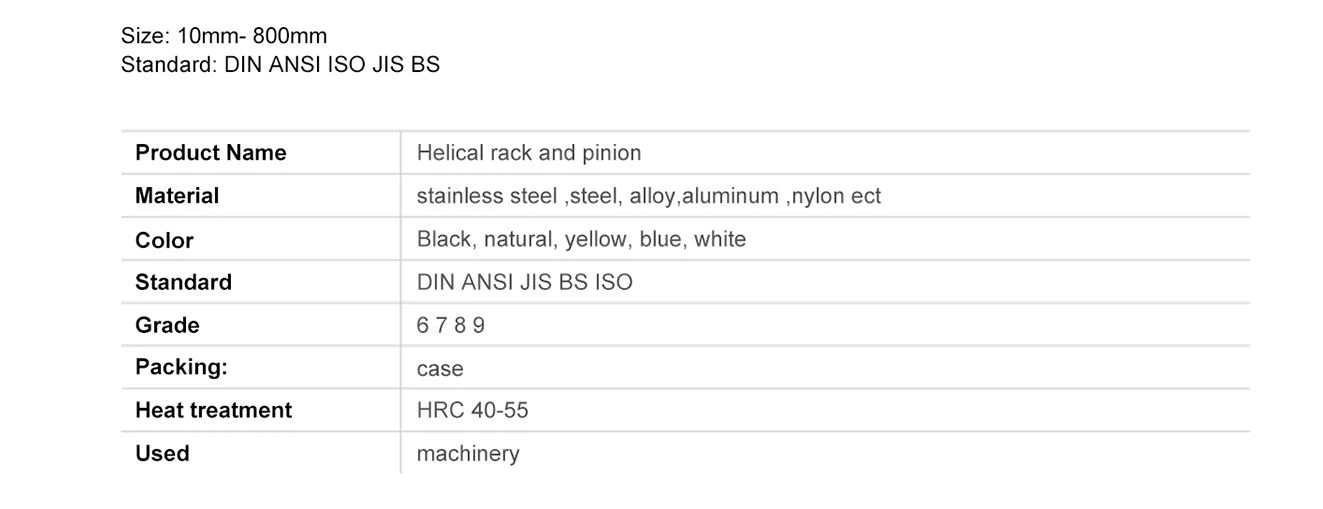

우리는 미터법 표준, 직선 및 나선형 톱니, 다양한 재료, 미세 및 거친 피치(0.5 모듈 – 20 모듈)의 맞춤형 기어 랙을 제공합니다.

치형 마무리에는 밀링, 성형, 연삭 등이 포함되며 DIN 6까지의 정밀 등급이 포함됩니다.

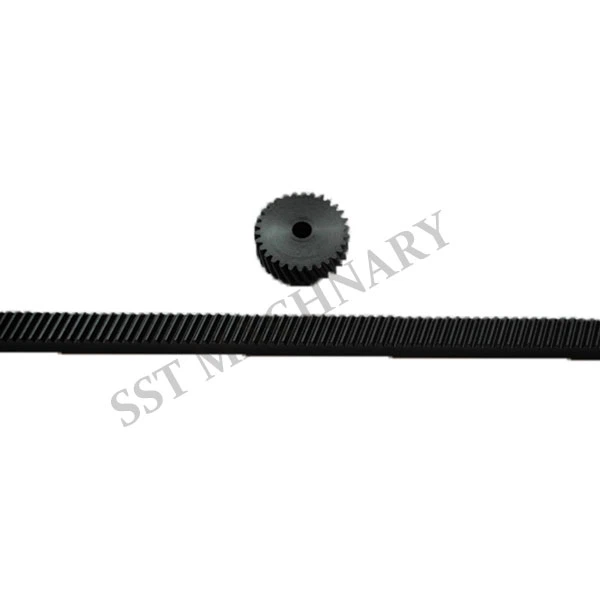

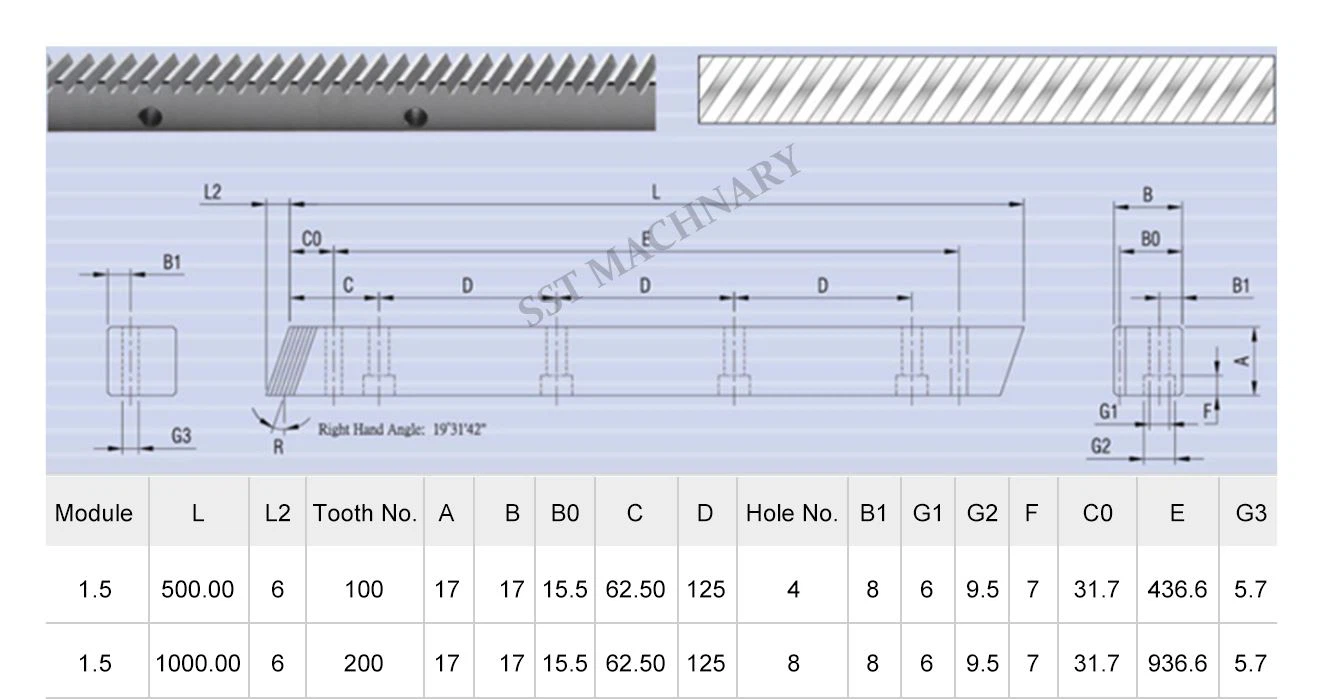

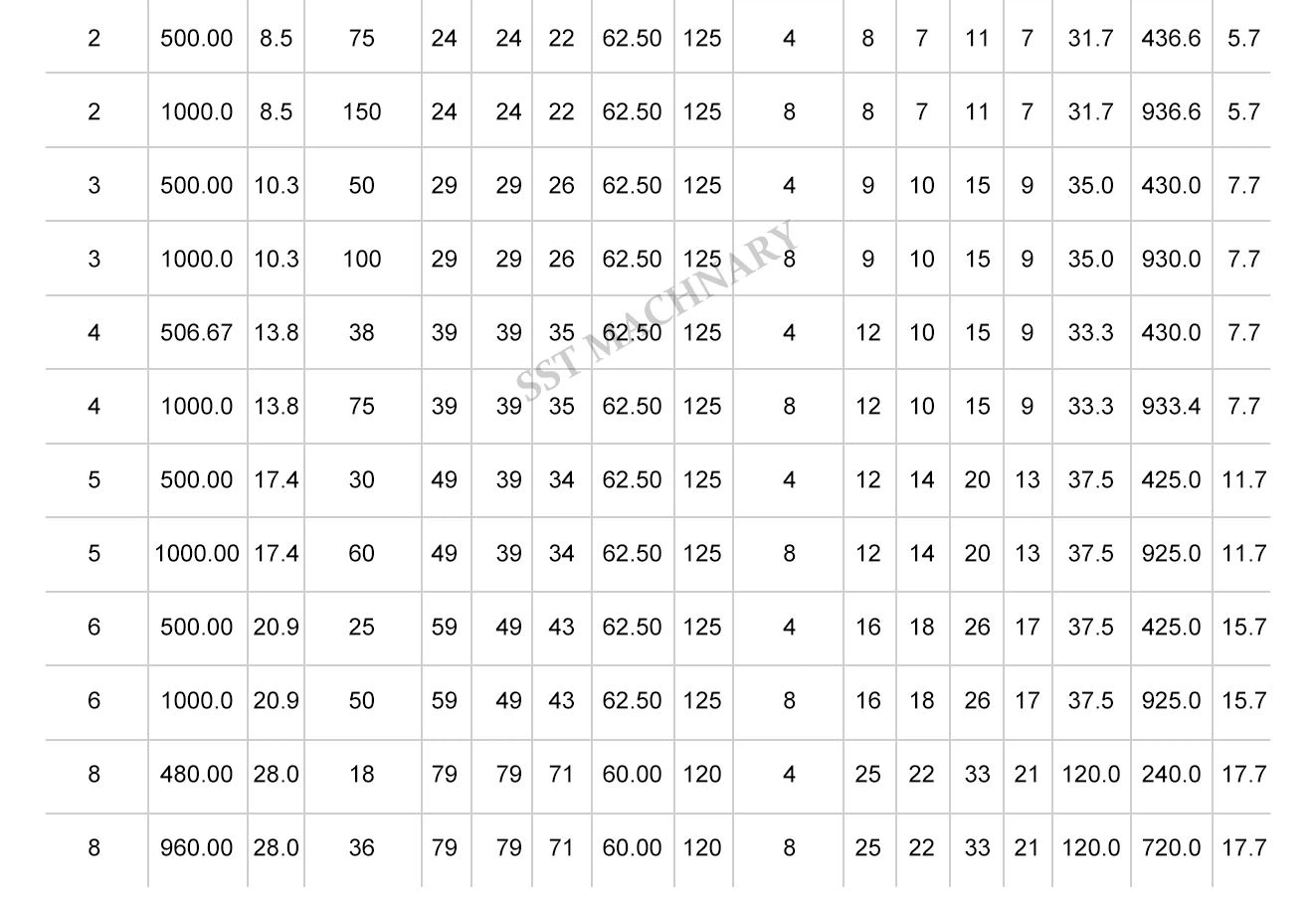

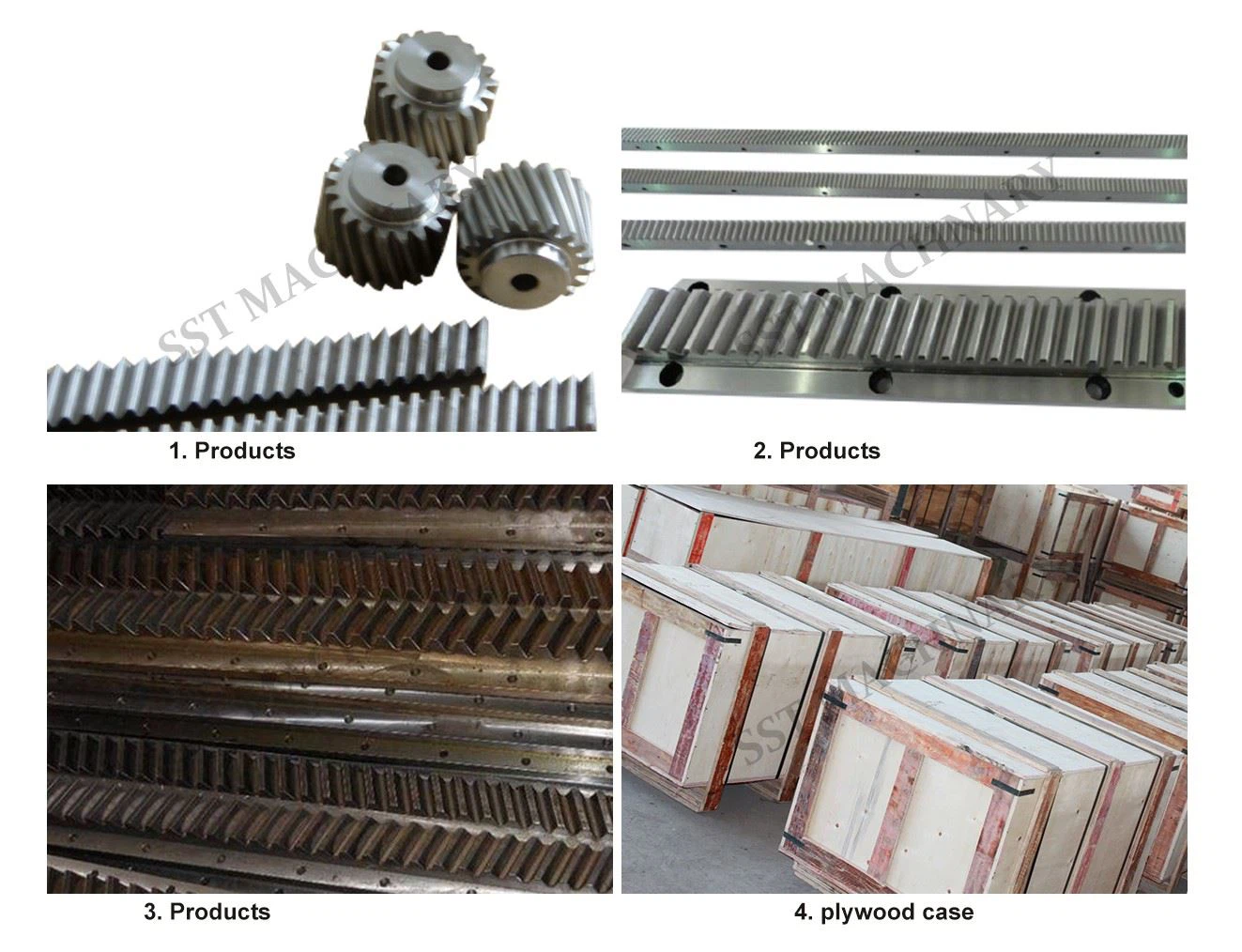

랙은 3000,2000,1500, 1000 및 500mm 길이로 제공됩니다.

모듈 1,1.5,2,3,4,5,6,7,8,9....

압력 각도 20도 또는 기타 사용자 정의 각도.

모든 피니언에는 하나의 고정 나사 구멍 및 고정 나사가 포함되어 있습니다.

맞춤형 보어 1/2", 8mm, 10mm 및 12mm

16,18,20,22,24,26,30,34,36,40 치아에서 사용 가능한 피니언

헬리컬 랙 앤 피니언에는 다음과 같은 두 가지 특성이 있습니다.

(1) 랙 치형 프로파일은 직선이므로 치형 프로파일의 각 점의 법선은 평행합니다. 그리고 전달 과정에서 랙이 평행 이동하기 때문에 치형의 각 지점의 속도와 방향이 동일하므로 랙의 각 지점의 압력 각도는 모두 동일하며 치형 각도와 동일하며 표준 값은 20도입니다.

(2) 부록에 평행한 각 선의 피치는 동일하며 모듈러스는 동일한 표준 값입니다. 톱니 두께가 톱니 홈의 너비와 동일한 평행 직선을 중심선이라고 하며, 이는 랙의 각 부분의 치수를 결정하는 기준선입니다.

충격 하중이 있는 헬리컬 랙 및 피니언 전동의 경우 다음 사항에 유의해야 합니다.

1. 치면의 열처리 경도는 너무 단단해지기 쉽지 않으며 HRC30~HRC35이면 충분합니다. 치아 표면이 너무 단단하면 충격 하중으로 인해 치아가 갈라질 수 있습니다.

2. 하오시는 변형 기어로 설계되었으며, 이는 또한 네거티브 변형 기어이기도 합니다. 부정적인 수정은 치근의 굽힘 강도와 기어의 충격 저항을 향상시키는 데 도움이 됩니다.

3. 치아 표면의 담금질 깊이는 일반적으로 1/5m~1/10m(m: 모듈러스)로 너무 깊어지기 쉽지 않습니다. 중앙 소재는 외부 충격 하중을 완충할 수 있을 만큼 충분한 인성을 유지해야 합니다.

4. 구조는 기어 랙의 작동을 보장하기에 충분한 충격 저항과 충분한 강성을 가져야합니다.

5. 설계 속도가 너무 높기 쉽지 않습니다.

6. 구조가 허용하는 경우 모듈 m은 약간 더 커야 하며 이는 충격 하중으로 전송을 시작하는 데 특히 중요합니다.

7. 베어링 선정시 구름베어링보다는 미끄럼베어링을 선정하는 것을 권장합니다. 슬라이딩 베어링은 내충격성이 우수하지만 윤활이 잘 되어야 합니다.
