풀리 벨트 크기 측정 방법: 종합 가이드

기본 사항 이해

측정 프로세스를 시작하기 전에 풀리 벨트 시스템의 주요 구성 요소를 숙지하는 것이 중요합니다.

풀리: 벨트가 안착되는 홈이 있는 바퀴입니다. 다양한 크기와 유형이 있습니다.

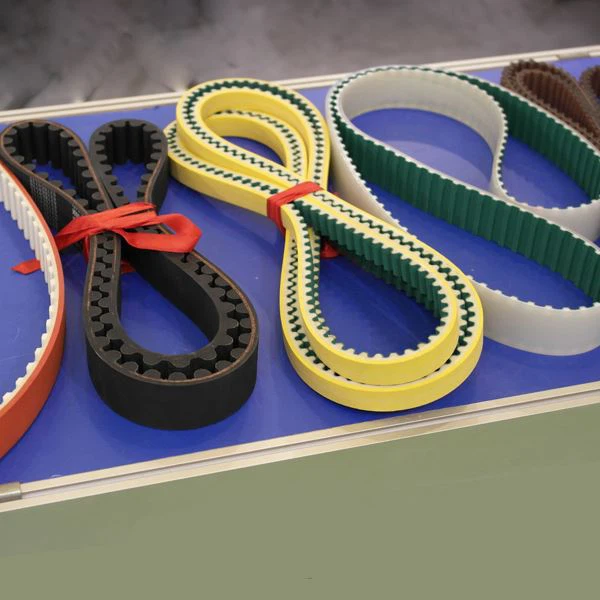

벨트: 벨트는 한 풀리에서 다른 풀리로 동력을 전달합니다. 특정 크기, 너비 및 재질이 있습니다.

지름: 풀리 중심을 가로지르는 거리로, 벨트 크기를 측정하는 데 중요한 요소입니다.

필요한 도구

풀리 벨트 크기를 측정하려면 다음 도구가 필요합니다.

캘리퍼스 또는 줄자: 풀리 직경 및 벨트 치수를 정확하게 측정합니다.

풀리 벨트 사이즈 차트: 측정값을 기준으로 올바른 벨트 크기를 결정하기 위한 참조 차트입니다.

단계별 측정 프로세스

1단계: 풀리 직경 측정

벨트로 연결된 두 개의 풀리를 식별합니다.

캘리퍼스나 줄자를 사용하여 각 풀리의 직경을 측정합니다.

더 큰 풀리의 경우 측정값을 DlargeDlarge​로 기록합니다.

더 작은 풀리의 경우 측정값을 DsmallDsmall로 기록합니다.

2단계: 풀리 사이의 거리 측정

두 풀리 사이의 중심 간 거리를 측정합니다. 이는 벨트 경로를 따른 거리입니다.

이 측정값을 LL로 기록합니다.

3단계: 벨트 길이 계산

벨트 길이를 계산하려면 다음 공식을 사용하십시오.

벨트 길이=(π×(Dlarge+Dsmall))+2×L+(Dlarge−Dsmall2π)2벨트 길이=(π×(Dlarge​+Dsmall​)){{8} }×L+(2πDlarge​−Dsmall​​)2

이 공식은 두 풀리의 원주와 풀리 사이의 거리를 고려합니다.

4단계: 벨트 크기 결정

계산된 벨트 길이와 함께 풀리 벨트 크기 차트를 참조하십시오.

적절한 벨트 사이즈에 맞게 길이를 맞추세요.

풀리에 필요한 벨트 너비를 확인하십시오.

5단계: 벨트 유형 확인

벨트 유형(예: V 벨트, 타이밍 벨트)이 풀리 시스템과 일치하는지 확인하십시오.

정확한 측정을 위한 팁

항상 가장 큰 지점에서 풀리 직경을 측정하십시오.

측정하기 전에 벨트의 장력이 올바른지 확인하십시오.

측정값이 정확한지 다시 확인하세요.

결론

풀리 벨트 크기를 측정하는 것은 올바른 단계를 따르고 적절한 도구를 사용하면 간단한 과정입니다. 벨트 크기를 정확하게 측정하고 계산하면 기계 시스템의 최적 성능과 수명을 보장할 수 있습니다. 최상의 결과를 얻으려면 항상 제조업체의 사양과 지침을 참조하십시오.
