산업 기계 및 장비는 세계 곳곳에서 설계 및 제조됩니다. 유압 시스템은 밀봉 방법과 나사 형태가 다른 수많은 유형의 피팅과 어댑터를 단독으로 사용합니다. 밀봉 방법은 종종 외관으로 구별할 수 있지만 나사 형태는 모두 같아 보이기 때문에 장비 수정이나 수리가 필요할 때 나사 형태를 식별하는 것이 어렵고 시간이 많이 걸립니다.

올바른 나사산을 아는 것은 유지보수 및 수리를 위한 올바른 교체 부품을 선택하는 데 중요합니다. 잘못된 부품을 선택하면 설치 중 나사산이 손상되어 압력 유지 용량과 피팅 또는 어댑터의 밀봉 신뢰성이 손상될 수 있습니다. 스레드를 빠르고 적절하게 식별하면 안전하고 생산적이며 수익성 있는 작업을 유지하는 데 도움이 됩니다.

유압 튜브 피팅에 일반적으로 사용되는 6가지 유형의 나사산이 있습니다.

• UN/UNF

• NPT/NPTF

• BSPP(BSP, 병렬)

• BSPT(BSP, 테이퍼형)

• 미터법 병렬

• 미터법 테이퍼

스레드 식별을 위한 4단계

1단계 – 나사산이 테이퍼형인지 평행형인지 확인

NPT/NPTF 및 BSPT는 테이퍼 스레드이고 UN/UNF 및 BSPP는 병렬입니다. Metric Tapered 및 Metric Parallel은 자체적으로 말합니다. 어떤 경우에는 육안 검사만으로 1단계를 완료할 수 있습니다. 테이퍼 나사산은 피팅 끝으로 갈수록 직경이 작아지고 평행 나사산은 처음부터 끝까지 동일한 직경을 유지합니다. 피팅을 보고 명확하지 않은 경우 캘리퍼의 평행 조를 사용하여 비교하십시오. 또한, O-링의 존재 또는 튜브 너트의 제거는 일반적으로 수나사가 평행하다는 표시입니다. 1단계를 완료하면 6가지 스레드 형태 중 3가지가 제거됩니다.

2단계 – 피치 결정

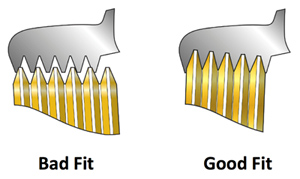

이것은 비교를 위해 피치 게이지를 사용하거나 주어진 거리 내의 나사 수를 정확하게 측정하고 계산하여 해독할 수 있습니다. 피치 게이지를 사용하여 밝은 배경과 스레드를 비교하는 것이 훨씬 쉽습니다. 일부 나사산 피치는 비교적 유사하기 때문에 가장 적합한 게이지를 결정하기 전에 여러 게이지를 시도하는 것이 좋습니다. 대부분이 뚜렷한 피치를 가지고 있기 때문에 2단계의 결과는 가능한 나사산 형태를 훨씬 더 좁힐 것입니다. 가능한 피치에 대해서는 표 1의 "2단계" 열을 참조하십시오.

3단계 – 크기 결정

1단계와 2단계의 결과를 결합하면 3단계에 대한 올바른 절차를 결정하거나 경우에 따라 예측하는 데 도움이 됩니다. 나사산 크기를 결정하는 두 가지 방법이 있습니다. 사용하는 방법은 나사산이 파이프 나사인지 여부에 따라 다릅니다(NPT /NPTF, BSPT, BSPP) 또는 파이프 스레드가 아닙니다(UN/UNF, 미터법 평행, 미터법 테이퍼). 테이퍼(1단계에서 결정됨)가 반드시 파이프 나사(예: 미터법 테이퍼)임을 의미하지는 않습니다. 마찬가지로 파이프 스레드는 병렬일 수 있습니다(예: BSPP).

파이프 나사산의 경우 그림 1과 같이 공칭 크기 프로필과 비교하여 크기를 결정합니다(유용한 팁 - 최대 2" 공칭 크기의 파이프 크기는 실제 외경을 측정하고 ¼"을 뺀 다음 반올림하여 결정할 수 있습니다. 끄다). 파이프가 아닌 나사의 경우 그림 2와 같이 캘리퍼스로 외경(주경)을 측정하여 실제 크기를 결정할 수 있습니다.

4단계 – 스레드 지정

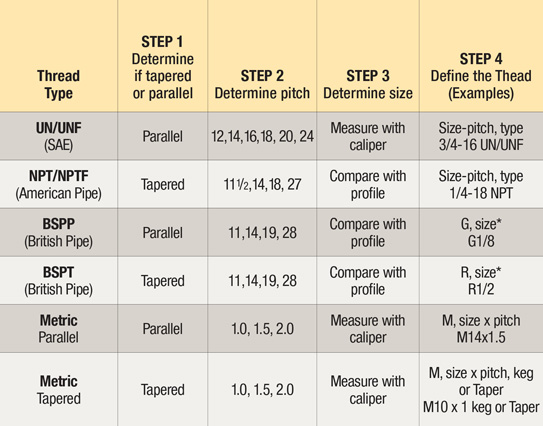

기술적으로 이 마지막 단계는 스레드 식별과 관련이 없습니다. 오히려 다른 사람들이 이해할 수 있도록 산업 표준 형식으로 스레드 유형을 지정하는 방법입니다. 다양한 형식의 예가 표 1의 "4단계" 열에 나와 있습니다. 여기에는 일반적으로 나사산 크기(공칭 또는 실제), 유형 및 일부 경우 피치가 표시됩니다.

회사의 유지보수 및 수리 전문가는 이 간편한 4단계 프로세스를 사용하여 기계 가동 중지 시간을 최소화하고 잘못된 부품을 구입(및 반품)하는 비용을 방지하며 안전하고 사고 없는 작업 환경을 보장할 수 있습니다.


스레드 식별 방법 요약

다양한 나사산 유형을 구별하려면 이 참조 차트(아래 표 1 참조), 캘리퍼스 및 나사 게이지만 있으면 됩니다. 가장 중요한 도구는 나사 게이지(또는 피치 게이지)입니다. 톱니 모양의 이 도구는 나사산 피치를 결정하는 데 도움이 됩니다. 특정 거리 내에서 지정된 수의 톱니가 있으며 그에 따라 (일반적으로) 표시됩니다. 미터법 나사의 경우 피치는 각 나사 사이의 거리(밀리미터)로 간주됩니다. 다른 모든 스레드의 경우 피치는 인치당 스레드 수로 간주됩니다.
