실의 다섯 가지 요소

1. 치아 유형

나사산 축을 통과하는 단면에서 나사산의 모양을 프로파일이라고 합니다. 인접한 두 치아의 측면 사이의 각도를 치아 각도라고 합니다. 일반 실은 톱니 모양 각도가 60도인 삼각형 모양입니다.

2. 직경

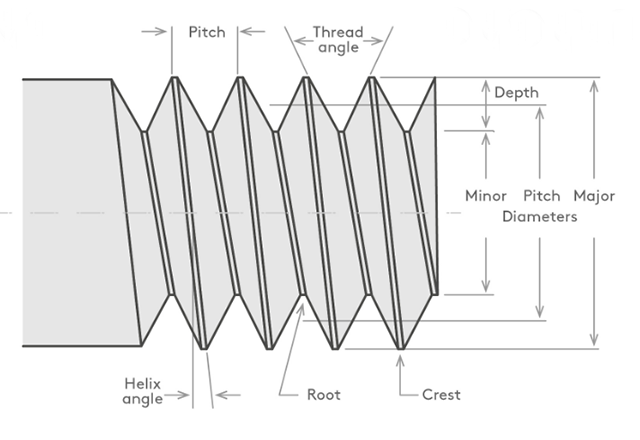

장경 : 나사의 수나사의 산마루와 암나사의 바닥과 일치하는 가상의 원통 또는 원추면의 지름을 말한다. 수나사의 장경은 d, 암나사의 장경은 D로 나타낸다.

작은 나사 직경: 수나사의 톱니 바닥과 암나사의 톱니 마루와 일치하는 가상의 원통 또는 원추면의 지름을 나타냅니다. 수나사의 소경은 d1로 표시되고 수나사의 소경은 D1로 표시됩니다.

피치 나사 직경: 원통 표면(또는 원뿔 표면)을 상상하는 장경과 단경 사이, 축 단면에서 프라임 라인의 톱니 너비와 홈 너비가 같으면 가상의 원통형 표면의 직경은 다음과 같습니다. 피치 직경이라고 합니다.

3. 줄 수

스레드를 형성하는 나선의 수를 스레드의 수라고 합니다. 싱글라인과 멀티라인 스레드가 있으며, 멀티라인 스레드는 축에 수직인 단면에 고르게 분포되어 있습니다.

4. 피치

중심 직경 선의 두 점에 해당하는 두 개의 인접한 톱니 사이의 축 방향 거리를 피치라고 합니다. 동일한 나선에서 중심 직경 선의 두 점에 해당하는 두 개의 인접한 치아 사이의 축 방향 거리를 리드라고 합니다. 줄 수 n, 피치 P, 리드 S 사이의 관계는 다음과 같습니다. S{0}}n·P

5.회전

축을 따라 보았을 때 시계 방향으로 회전하는 실을 오른나사, 반시계 방향으로 회전하는 실을 왼나사라고 합니다.

나사산 프로파일, 직경, 피치, 선 수 및 회전 방향을 나사산의 5가지 기본 요소라고 합니다. 동일한 5개의 요소가 있는 내부 및 외부 나사만 함께 나사로 조일 수 있습니다.
